最美技法|CRT网络新晋赛【左心室电极植入技术】专题月——新晋达人篇(二)


本期达人


高兵兵 山西省心血管病医院


靶静脉的选择+左室电极植入技巧

病史

患者中年男性,隐匿起病,病程长,主因“发作性气短、心悸9年” 入院


甲状腺功能减退症1月,一直服用优甲乐等药物,否认高血压病、2型糖尿病


患者于2009年开始出现间断咳嗽、无痰,不伴发热、胸憋、胸痛等,后逐渐出现活动后气短、心悸,伴腹水、腰部以下水肿、尿少,夜间不能平卧,就诊于我院,诊断“扩张型心肌病”,给予利尿、扩张血管等治疗,上述症状逐渐缓解,病情好转出院;院外规律服药,平素活动耐量可。重体力活动后出现心悸,休息可好转。于2018年行心脏彩超提示左房、左室扩大,左室壁运动减弱,EF30%,肺动脉压中度升高(5lmHg),动态心电图提示窦性心动过缓, CLBBB;频发多源室性早搏,24h室早总数5862次。

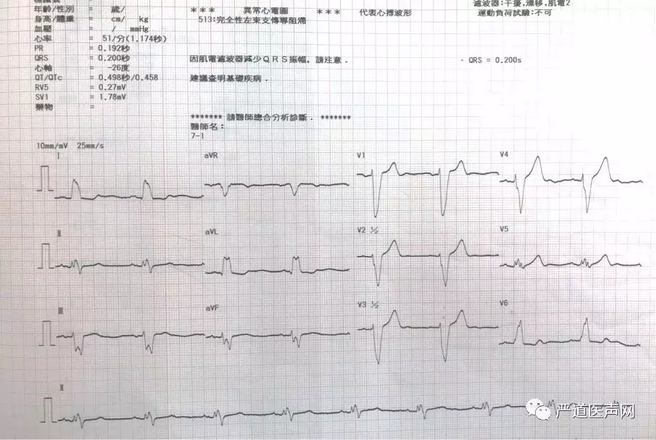

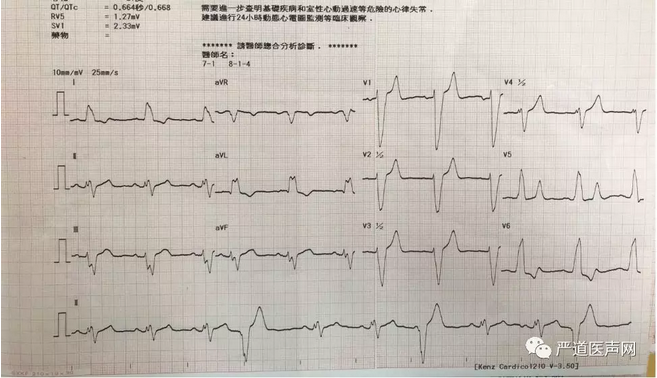

辅助检查:入院心电图示:窦律, CLBBB




辅助检查:入院心电图示:窦律, CLBBB,频发室早

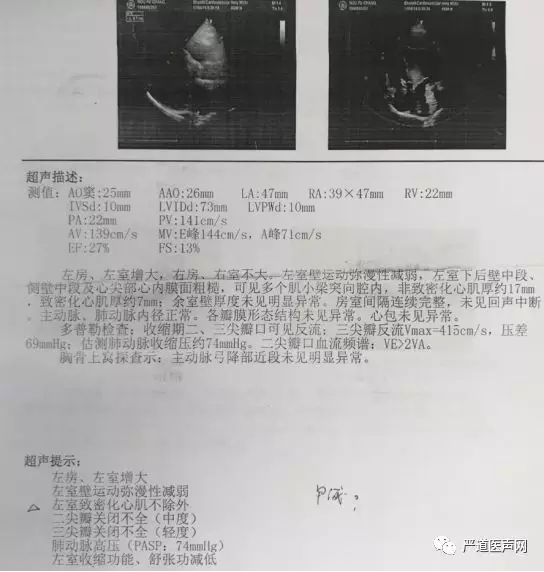

辅助检查:入院心脏彩超


● 左房、左室扩大

● 左室壁运动弥漫性减弱

● EF:27%,

● 肺动脉压高压(PASP:74mmHg)

● 左室收缩功能、舒张功能减低



诊断

● 扩张型心肌病

 ➛ 心功能Ⅱ级(NYHA分级)

● 心律失常

 ➛ 完全性左束支传导阻滞

 ➛ 频发多源性室性早搏

 ➛ 窦性心动过缓

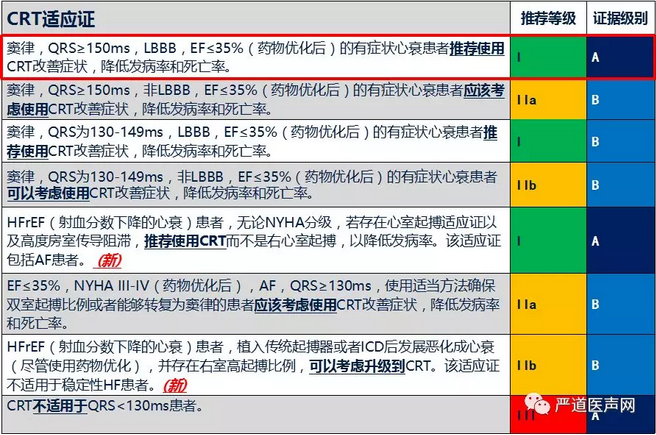

2016 ESC CRT的指南建议

● 该患者属于CRT I 类适应证

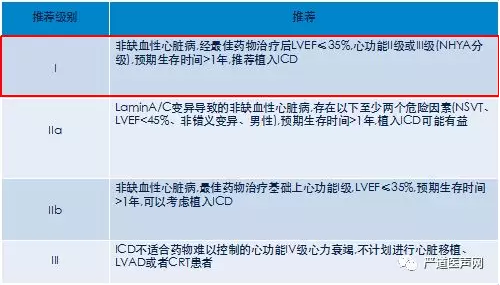

2017AHA/ACC/HRS心脏性猝死预防指南

非缺血性心脏病患者猝死的一级预防

● 该患者属于心脏性猝死一级预防的 I 类适应证



该患者最终选择了美敦力的CRTD(DTBC2QQ)

手术过程

术中通过左室电极递送鞘管寻找侧静脉

● 术中用EP导管找到冠状窦口,经EP导管指引,将左室传送鞘管送入冠状窦。移除EP导管

● 直接通过递送鞘管造影

● 未发现侧静脉



术中通过左室电极递送鞘管寻找侧静脉

● 后撤传送鞘管至冠状窦口

● 通过递送鞘管造影,正好处于侧静脉开口

● 侧静脉显影完全

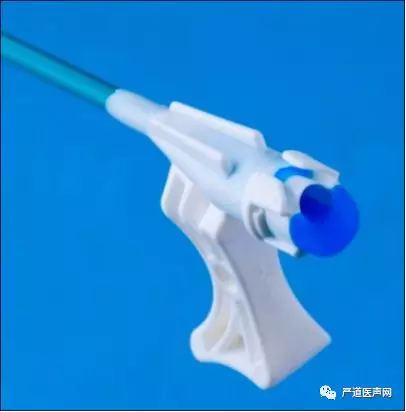

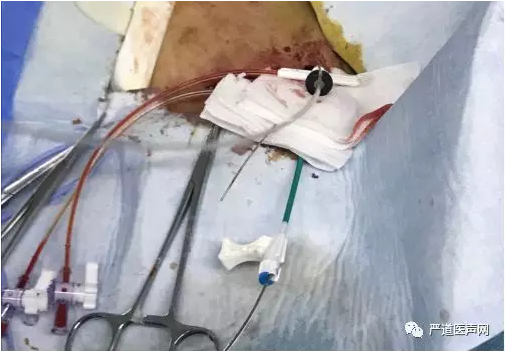

术中采用新型左室递送鞘管

优势:

● 更少的操作步骤*

● 更好的止血效果

● 更好的左室导线操控性*

● 直接插入导丝和导线

● 切鞘更简单



● 超选:直接通过插入工具注射造影剂进行超



术中要点剖析

造影手法

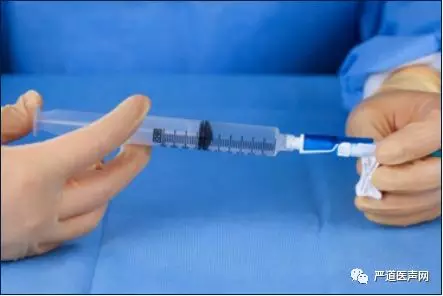

1、因6250VIC有优异的止血效果,直接用其打造影剂,显示血管走形,简化手术流程。

2、左室递送系统进入心大静脉较深时会遮盖侧静脉的开口,而进入心大静脉较浅时,不能充分显影远端,所以在造影时需要反复尝试。此次病例,在后撤左室递送系统时,显影侧静脉开口。该静脉走形于左室外侧壁。

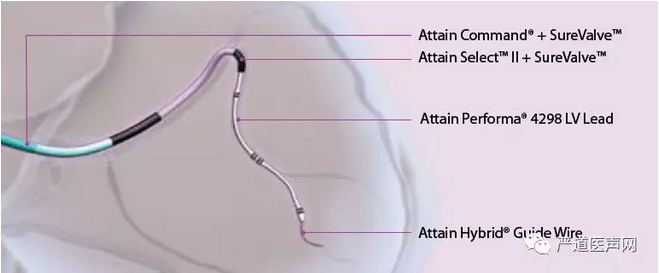

3、手术中左室电极植入只使用HLS1009M、6250VIC、PTCA导丝。在撤鞘时外置带止血阀撕开鞘可减少脱位风险。所用工具简化,可减少不必要的脱位风险。



术后影像





术中要点剖析

● 术中使用4298左室四极电极,可选择不同部位起搏,减少膈肌刺激,该病例为LV1有膈肌刺激,LV4起搏阈值较高,所以选择LV2-LV3起搏向量。

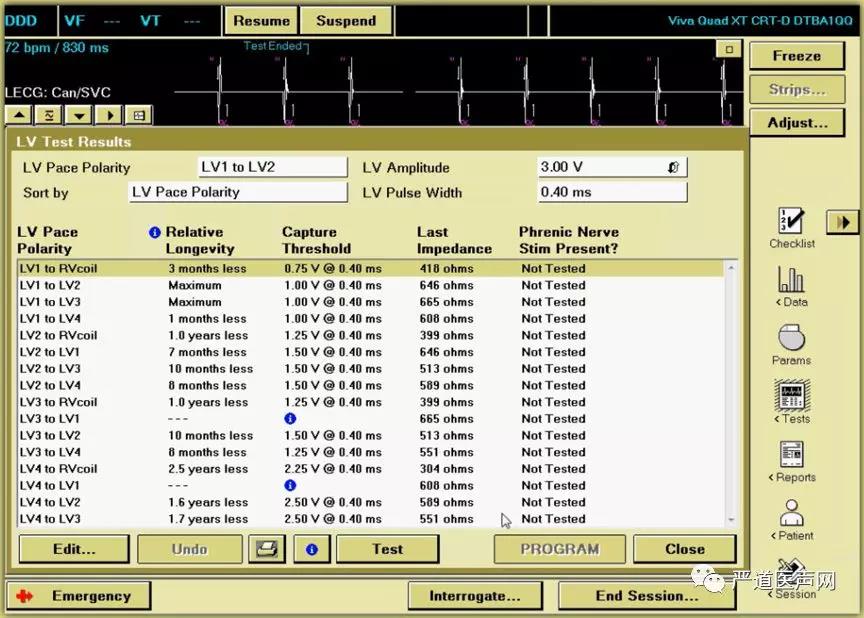

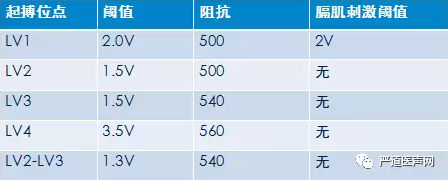

术中导线阈值测试参数(4298)



美敦力 4 极电极



PNS的影响

术中出现PNS :

● 影响最优的起搏位置

● 降低稳定性

● 增加植入时间

术后出现PNS :

● 可能需要手术复位

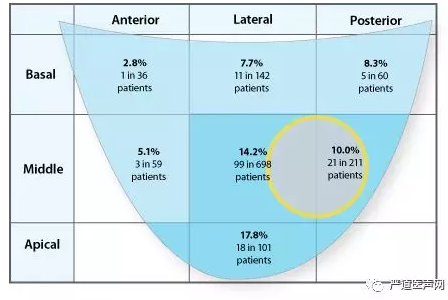

LV电极位置发生PNS的几率

PNS的危害

● PNS在所有LV阴极电极位置上都可以发生;

● 同时在更多植入的靶静脉位置发生率更高。


基于回顾性临床研究数据


术中对PNS的处理

常用的方法有:

● 将电极移动到较接近的位置

● 更换调整LV阴极的起搏位点

● 其他方法失败时,降低LV输出以避免PNS

放弃目标的靶位置,可能导致CRT的有效性降低以及可能的临床改善的降低



超近双极电极

超近双极电极提供了更多的选择来避免 PNS:

● 减少术中和随访中PNS的发生

● 减少重新放置LV电极的几率

● 减少PNS带来的并发症


所有电极均包含激素以最小化起博夺获阈值(PCT)

● 4个激素洗脱电极最大化可程控的起搏向量设置

● 激素使所有起搏向量的长期PCTs更稳定




可与美敦力左室亚选择鞘管兼容使用



2分钟内提供临床可行的数据

● 美敦力左室四极电极 提供了16种可选择起搏向量

● VectorExpress 摒弃了手动向量评估的复杂操作,为选择最优起搏向量提供便利


VectorExpress:  2分钟内提供16个向量临床可行数据

● 替代耗时的手动多种向量测试

● VectorExpress 测试结果与手动PCT测试匹配率为95%



术后资料

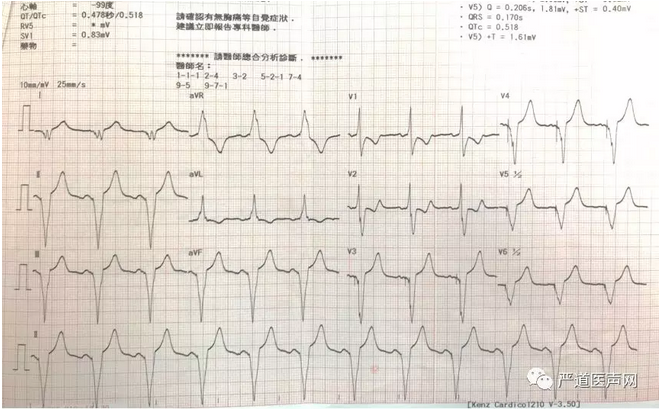

术后心电图


小结

● 心衰患者器械治疗不失为一种很有效的治疗方法

● 新型左室电极递送鞘管可以简化手术流程,提高手术成功率。

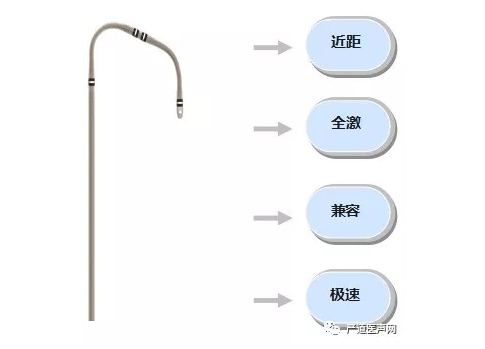

● 四极电极四个特点:近距、全激、兼容、极速。因有多种起搏向量选择,可选择固定良好的血管。术后简化左室阈值测试流程


点评专家


徐伟 南京鼓楼医院


点评内容

1、诊断:该患者符合CRT的I类适应证,典型完全左束支阻滞,选择CRTD是正确的;

2、术中:寻找冠状窦时造影是采用鞘管造影,近端血管造影显露清晰,但远端血管欠清晰;所以建议规范操作选用球囊导管造影,以显示整个心脏静脉系统;如近端植入有困难时可以采用其它补救措施,如交通支,左室支替代选择;该患者近端靶血管植入是顺利的;

3、左室导线放置是成功的,而且患者植入了四极导线是非常正确的,近端阈值过高,远端膈肌刺激,用了中间两极;所以选择四极导线提高了CRT植入的成功率,避免术中并发症;

4、术后起搏心电图提示QRS波在原有基础上变窄,但QRS波依然还是宽的,建议术后继续优化治疗。
