结瓣同行,贞心护航。
本着相互交流,共同学习的初衷,贞”心一“课”系列活动于2021年11月初正式拉开帷幕。该活动由安贞医院心脏瓣膜病介入中心发起,通过与亚太结构性心脏病青年俱乐部(APSHD)开展的”结瓣同行“活动合作,特以每周定期分享二尖瓣/三尖瓣修复和替换案例的形式,以贴近临床的诸多病例为桥梁,搭建安贞与广大青年结构性心脏病术者相互交流学习的平台,集众智,聚众力,共同推动我国结构性心脏病先进诊疗技术的普及与再提高。
本周,首医科大学附属北京安贞医院宋光远教授团队带来了一例复杂的A2、A1区脱垂TEER手术病例。
患者术前资料
基本情况:81岁女性,患者1月前活动后出现喘憋症状,呈阵发性,每次持续3~5分钟,无大汗、无心前区压榨性疼痛,无濒死感,无头痛,无意识障碍,经休息后可缓解,1月来上述症状多次发作,自述发作与活动无关,外院行超声心动提示:二尖瓣大量反流、二尖瓣前叶脱垂,予患者口服药物治疗,上述症状改善不明显,为进一步治疗就诊于我院,行超声心动:二尖瓣前叶A1、A2区脱垂,DMR,Carpentier II型,二尖瓣重度关闭不全(重度,4级),为进一步诊治收入院。
既往病史:无高血压、无糖尿病、无冠心病史。
二尖瓣置换STS评分:4.907%
入院诊断:心脏瓣膜病 二尖瓣前叶脱垂 二尖瓣重度关闭不全
术前评估
患者老年女性,原发性二尖瓣重度关闭不全诊断明确,患者存在心力衰竭症状,经积极药物治疗,其心衰症状改善不明显,考虑二尖瓣重度关闭不全对患者心功能影响较大,经综合评估后,认为该患者有行MitraClip指征。

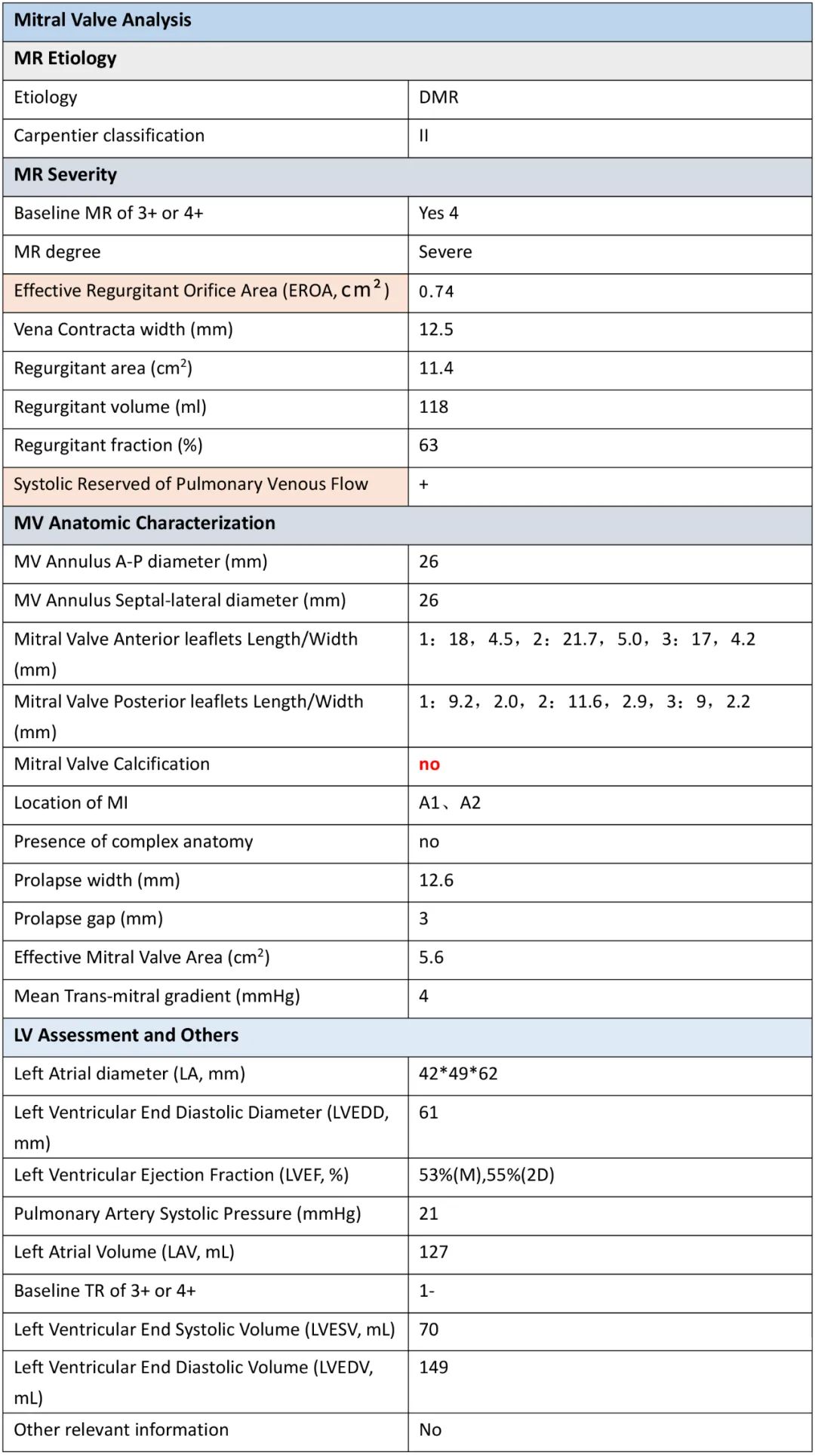

术前超声评估结果
术前超声诊断
二尖瓣瓣环前后径26mm,左右径26mm

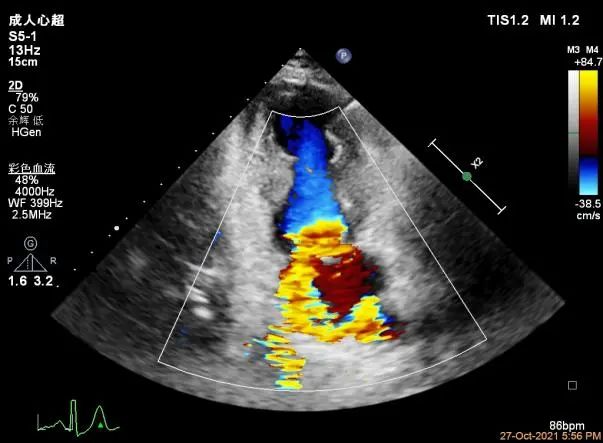

Bicom:MR(重度),返流束宽12.5mm,返流面积11.4cm²

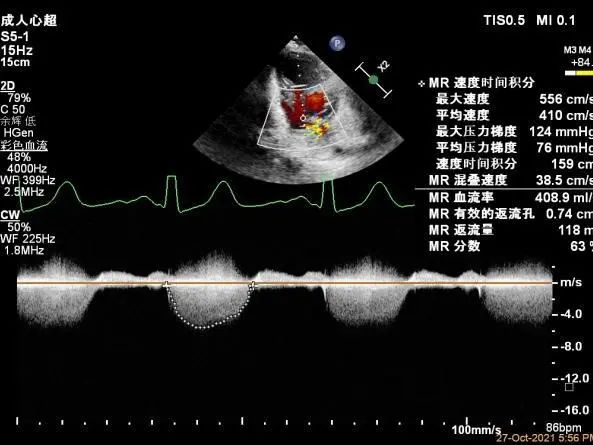

PISA法定量EROA:0.74cm²,Rvol:118ml,RF:63%

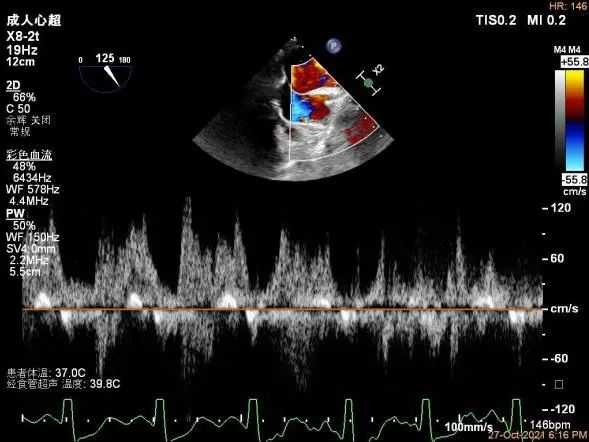

右上肺静脉血流频谱呈收缩期反向

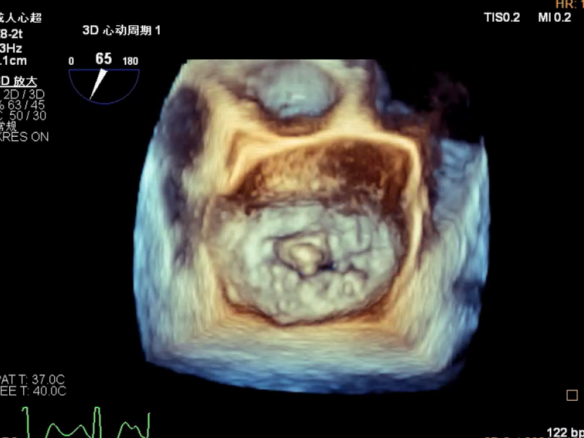

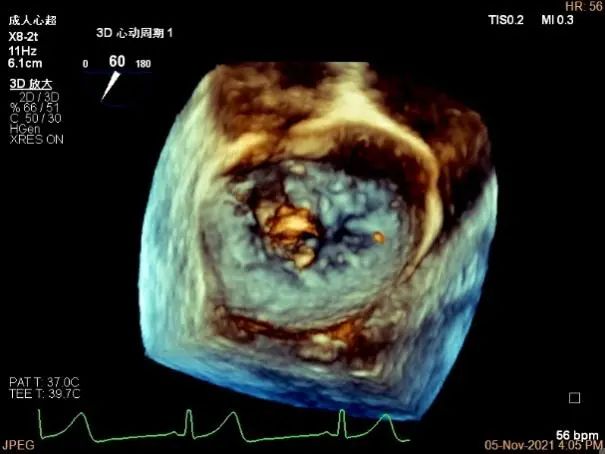

3D MV View:A2/A1区脱垂

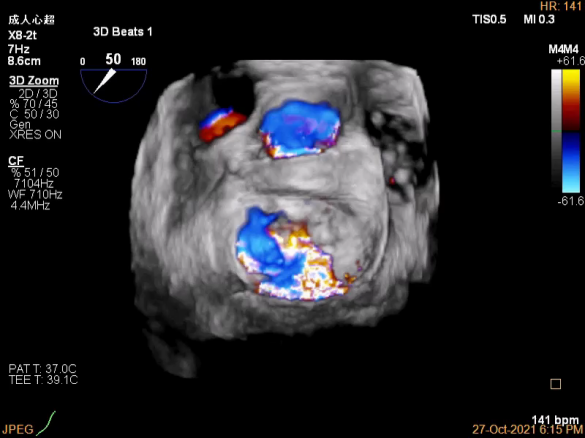

3D-color MV view:血流主要来源于A2区,少部分来源于A1区

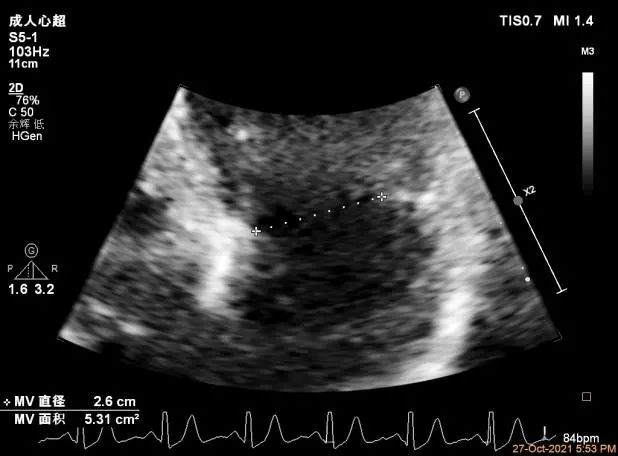

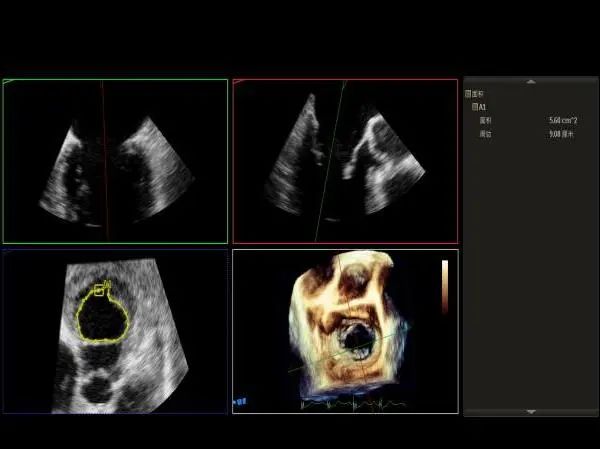

Qlab软件勾画估测瓣口面积约:5.6cm²

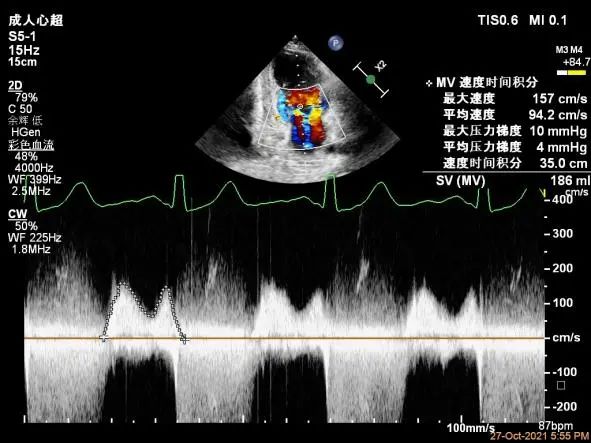

二尖瓣口平均跨瓣压差:4mmHg

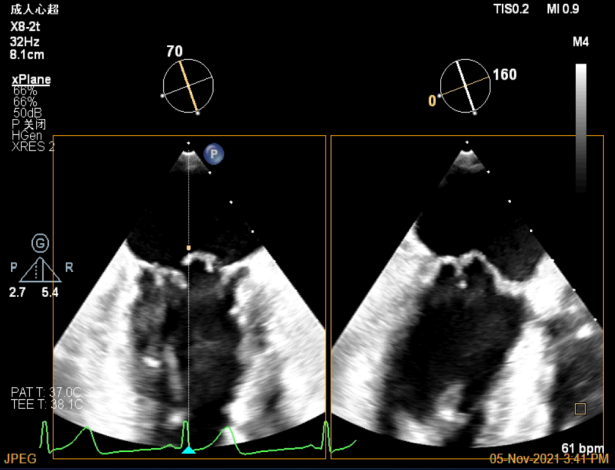

TEE Bicom view:主要脱垂区域为2区
Color-view:返流束主要来源于2区脱垂

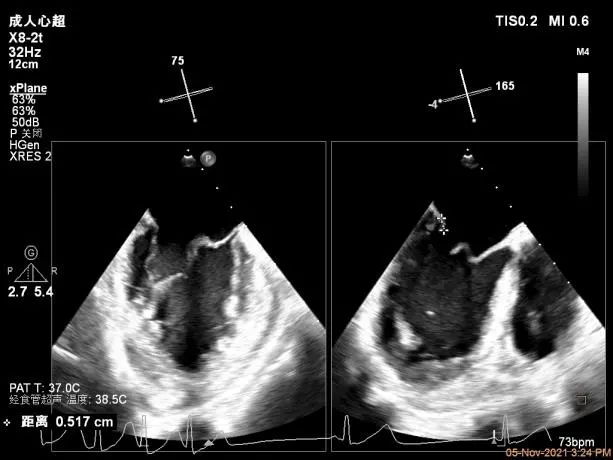

A1P1区后叶发育短小,约5.3mm
A2P2区前后叶长度可,为主要脱垂区域,进而制定手术策略: 2区一个长夹子解决脱垂主要病变区域
手术过程

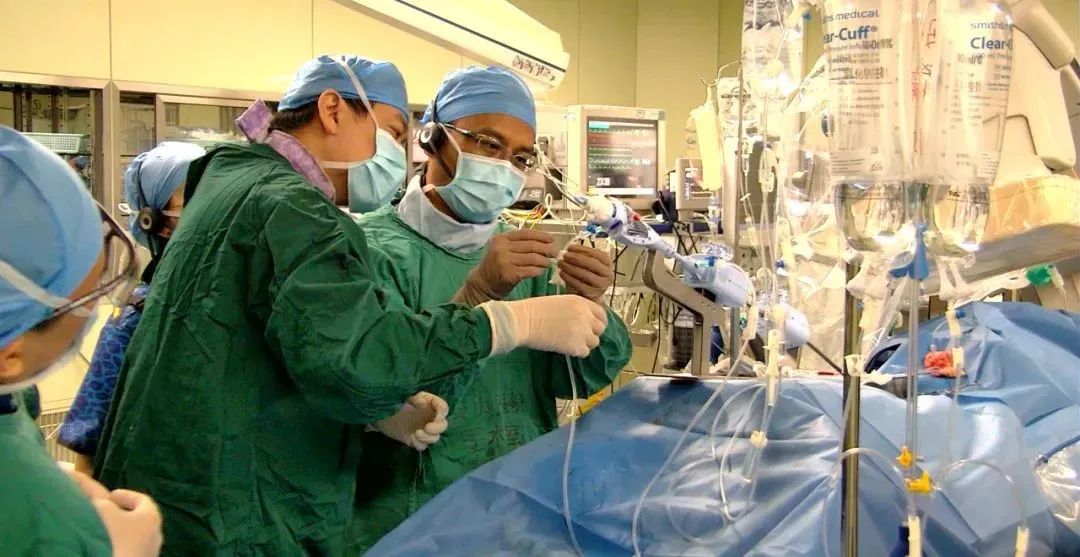

患者麻醉方式为全麻,建立静脉通路后,穿刺右侧股静脉,预埋ProGlide缝合器,食道超声指导下房间隔穿刺成功,将Superstiff导丝送至左房,沿导丝将导引导管送入左房,MitraClip调整后顺利到达二尖瓣目标位置,在食道超声辅助下,将MitraClipXTR成形夹精确定位后,成功夹合二尖瓣A2-P2区,超声显示反流明显减少,多切面证实夹合组织充分,肺静脉多普勒波形由反向恢复正常,手术顺利结束,安返普通病房。
术中及术后即刻超声评估
确定房间隔穿刺点:略靠前,3D视图2点位

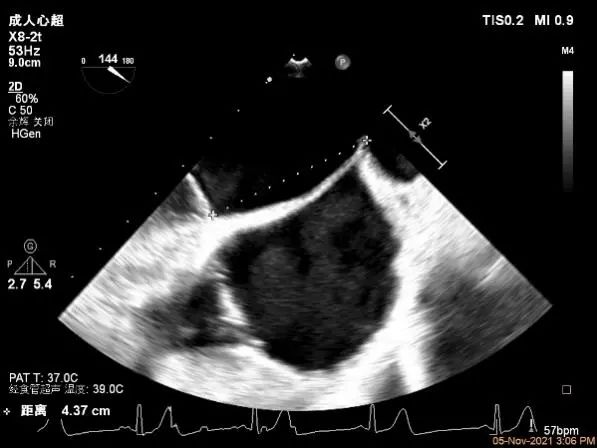

穿刺点高度测量:4.37cm
Multivue测量大鞘长度2.34cm

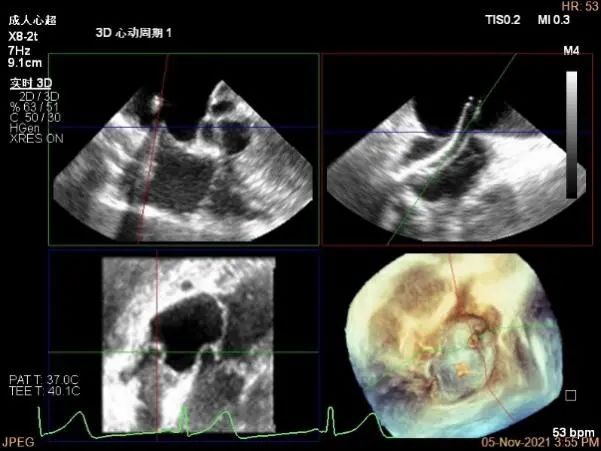

3D视图下进夹子并建立trajectory

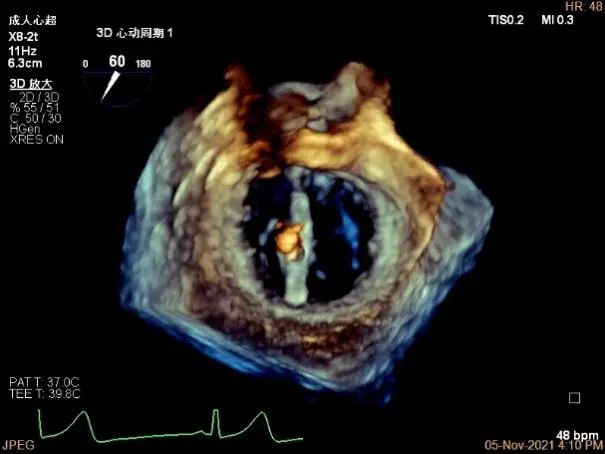

3D视图打开夹子
3D视图下调Rotate,主要定位2区

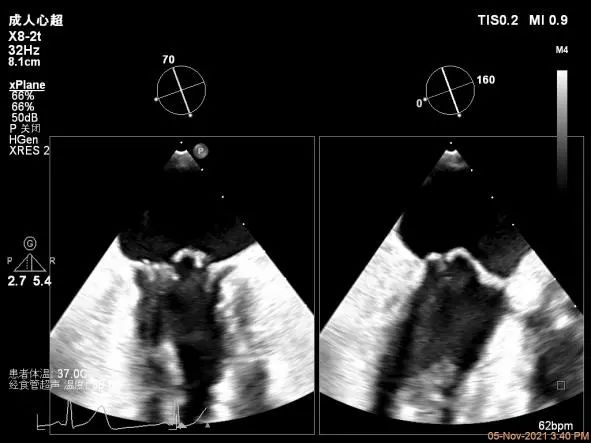

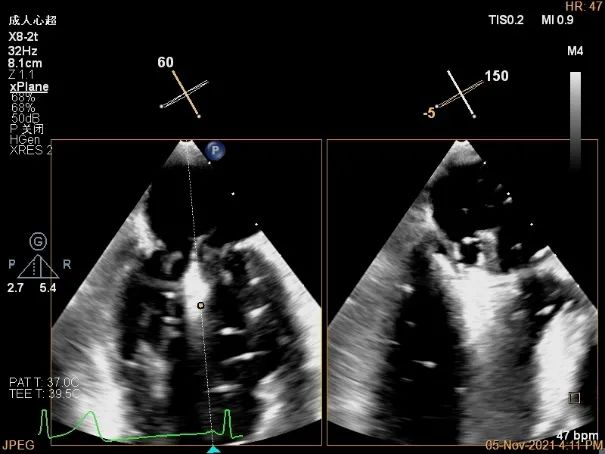

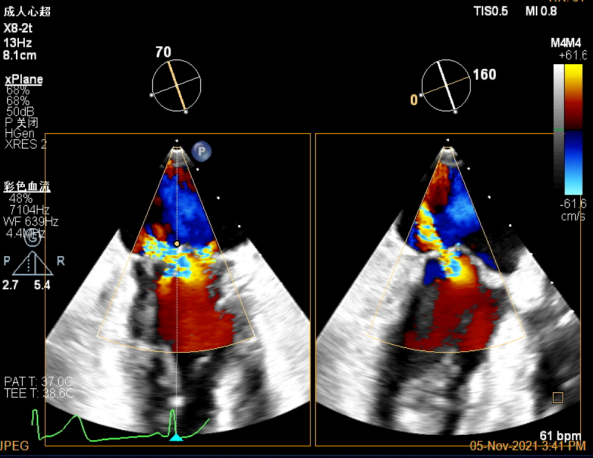

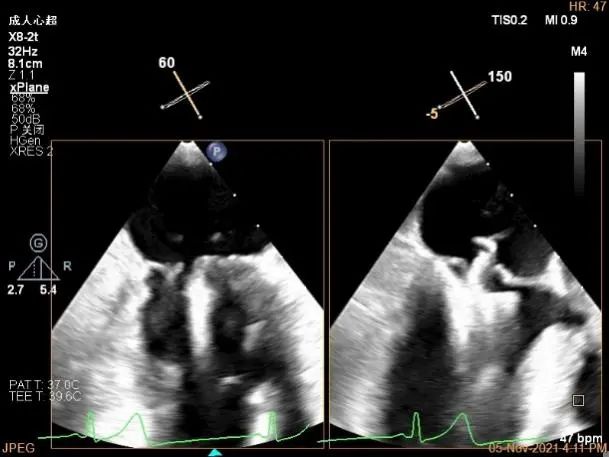

X-plane:下夹子尝试捕获2区脱垂瓣叶
Gripper,前叶捕获长10.1mm,后叶捕获长度8.9mm
夹子逐渐夹闭后,返流量逐渐减少

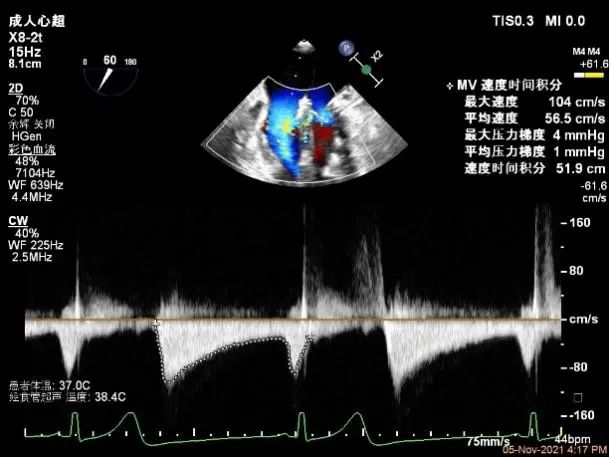

夹子放置后二尖瓣口平均跨瓣压差:1mmHg

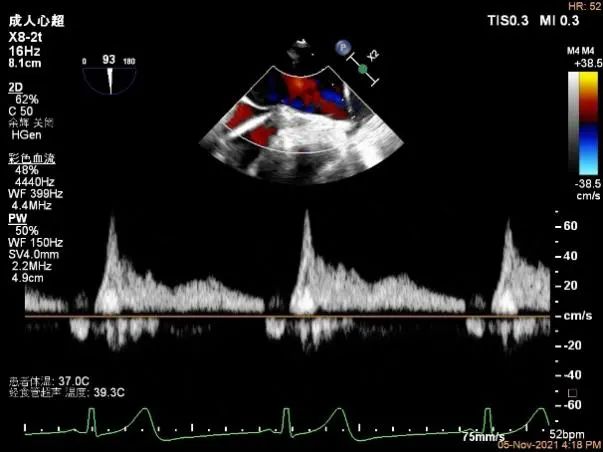

肺静脉血流频谱恢复正向

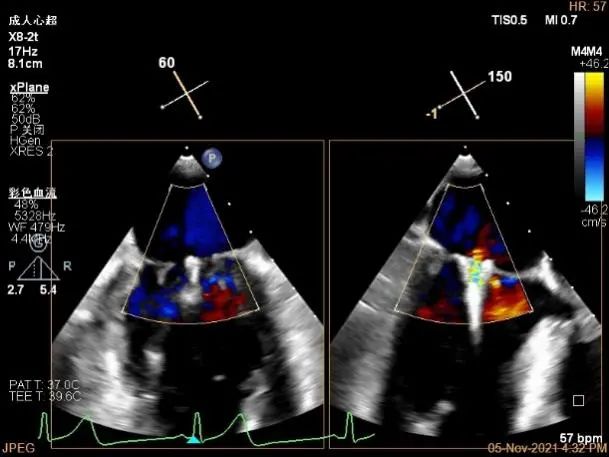

夹子脱钩后,最终仅少量残余分流

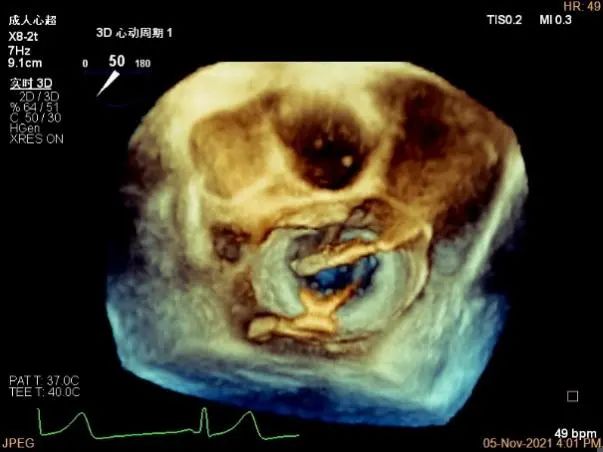

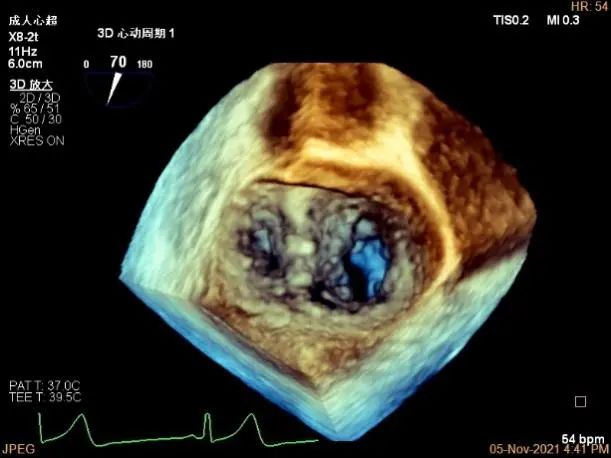

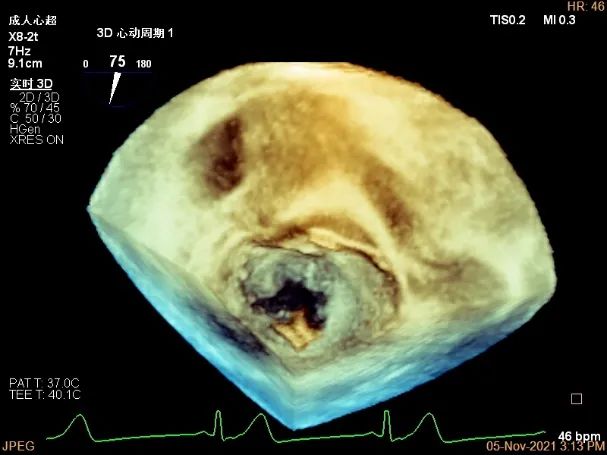

3D视图下观察二尖瓣双孔形态

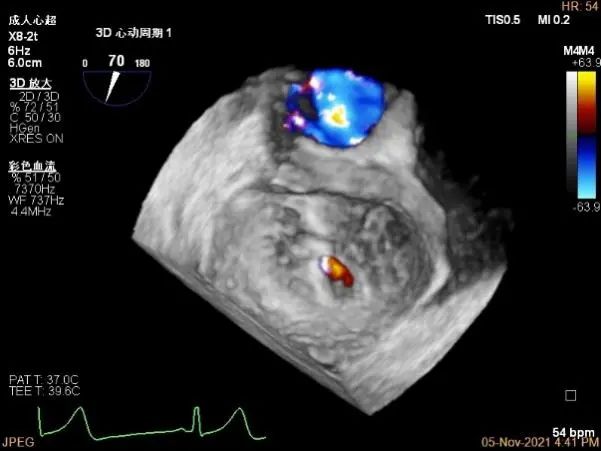

3D-color:残余少量返流
术者心得:
本例手术的特点是对返流位置的确定以及夹合策略的制定。
(1)本例患者为DMR,可见明显的A1和A2区脱垂,究竟应该夹合哪个位置?如果选择脱垂最重的位置A1/P1区,将面临后瓣Tething的改变,瓣叶长度不够。所幸通过二维和三维的Color发现主要的Jet来源于A2区域,因此首次夹合位置应该确定为返流最重的A2区域略偏A1区,此处后瓣长度很理想。
(2)本例患者夹合时由于穿刺高度不够,使用大鞘后转,A-Mode旋转以获取更高的高度,得以在心房调整Trajectory和Orientation等操作。
(3)由于正确的选择了夹合部位,得以选择XTR的器械,保证了夹合瓣叶的长度,达到了一次夹合明显减轻的目的,但是依然可见夹子边缘小脱垂。当然如此宽度的脱垂更好的选择应该是XTW的第四代器械。
(4)架子释放后,返流较释放前略加重,验证了上述器械的设想。但反复评估后为微少量返流,肺静脉频谱恢复正常。X线和超声下看夹子稳定,活动度不大。最终未置入第二枚MitraClip。
